テレビ壁掛け金具 12,13,15,16,19,20,22,24,26インチ（型）
上下角度調節 VESAタイプ LCD-109
テレビ壁掛け金具について
コンパクトサイズで角度調節も
できる万能テレビ壁掛け金具!
自分のスタイルに合わせる事ができる角度調節機能付き。間柱1本から取付けが可能な金具です。
配線しやすい
ベストな壁面距離
壁からの距離が5.5cmなので、配線しやすくしっかりとした角度調節を可能にしています。
商品特徴
VESA規格対応の小型テレビ向け上下角度調節テレビ壁掛け金具です。
軽量・小型の金具なので簡単に壁掛け可能です。
小さいながらもしっかりと上下角度調節可能！
壁からの距離も5.6cmと配線しやすいちょうど良い距離を確保！
国際的なVESA(横×縦)：75×75/100×100/200×100mmに対応しておりますので、小型のテレビを買い替えた時でも弊社にて適合を確認していただければ新たに壁掛金具を購入する必要がありません。

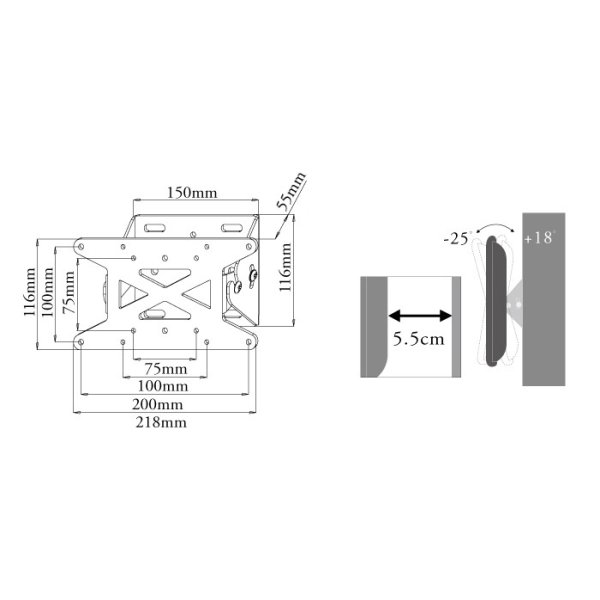

商品寸法図
商品詳細
| 外形寸法 |

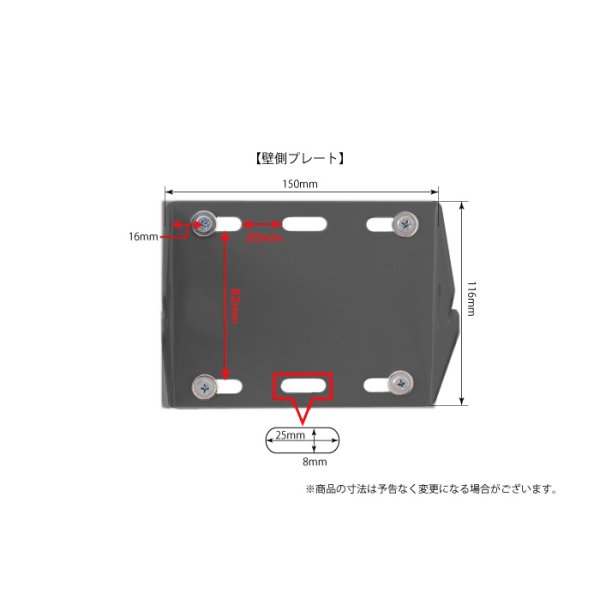

壁側プレート部 横幅150mm×縦幅116mm 金具厚み 55mm |
| 商品重量 |
1.0kg |
| 角度機能 |
上下角度調節 |
| 耐荷重 |
20kg |
| 目安インチ（型） |
12インチ,13インチ,15インチ,16インチ,19インチ,20インチ,22インチ,24インチ,26インチ（型） |
| 対応ネジ穴間隔 |
VESA(横×縦)：75×75/100×100/200×100mm |
| 素材・材質 |
スチール |
| 付属品 |
金具本体・基本的な取付けネジ類（壁側・テレビ側）・日本語取付け説明書 |
| 推奨工具 |
電動ドリルドライバー・水平器・間柱センサー・メジャー・ロングドライバー等 |
| 梱包サイズ |
60サイズ（外寸：約13.0×22.5×7.0cm 合計：約42.5cm） |
| 保証期間 |
3年 |
取り付け可能条件をしっかり確認!
壁掛け用のネジ穴が4点以上開いている事
※ネジ穴の無いテレビは取り付けできません。ネジ穴に蓋をしてあるテレビなどもあります。
テレビのスタンドが取り外せること
テレビ背面に、金具に干渉するような大きな段差が無いこと
※背面に金具の厚み＋数cm以上の段差がある場合は取り付けが出来ない場合があります。
テレビの重量と背面ネジ穴の間隔が以下の条件内であること
※以下の条件に当てはまらない場合取り付けができません。
取り付ける壁を確認して下さい
テレビ壁掛けの際は以下の壁にお取り付けください。
・石膏ボードの裏に等間隔で並んでいる柱・間柱
・テレビの壁掛けを想定して補強を施してある壁
・コンクリート壁 ※専門業者へ設置依頼をしてください。
以下の壁へのお取り付けは大変危険ですので行わないでください。
・石膏ボードのみを使用した取り付け（強度が弱く落下の危険があります）
・土壁/砂壁（強度が弱く、落下の危険があります）
・GL工法（基本的に壁掛け不可となります）
・LGS工法（軽量鉄骨/鉄筋の建物です。個人でのお取り付けは大変困難となります）
・その他（壁の状態が悪い場所 / 垂直ではない壁 / 動力用電源配線や空調機器に近い場所 / がぶら下がったり、寄りかかったりするような場所 / 振動や衝撃のある場所）
お取り付け時の注意
商品に付属している壁側・テレビ側のネジ類は基本的なものとなっており、全ての壁・テレビに対応しているわけではございません。
ネジの径や長さが合わない場合や壁側の状況によって、別途適切なネジ類をご用意ください。
また、個人で取り付けを行う際は自己責任での設置となります。
取り付け作業中にテレビや家財の破損が生じても弊社は一切の責任を負いません。
テレビ壁掛け金具の取付け設置方法
簡単取り付けであっという間に壁掛けができます。
まずは部品の確認！
商品が届いたら、まずは部品が全て揃っているか確認をしてください。万が一必要な部品が不足していた場合はご連絡ください。
テレビにブラケットを取り付け！
テレビ背面に開いているネジ穴4点に、テレビ側の金具を合わせて取り付けましょう。
壁にプレートを取り付け！
取り付ける場所の状態をしっかり確認し、間柱や補強のある壁に壁側の金具を取り付けます。
ドリルドライバーなどで下穴を開けておくと取り付けがしやすくなります。

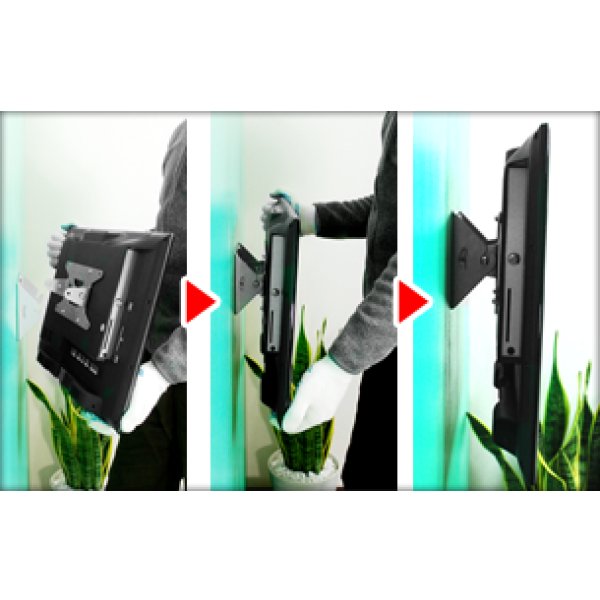

プレートにテレビを引っ掛けて完成!
壁側の金具に上から引っ掛けるようにして、テレビを壁に取り付けます。
横からネジを締めつけて完成です！
テレビ壁掛け金具は「安心」「安全」「実績」の
エース・オブ・パーツで!
他店とはココが違います！
購入後安心の返品保証
弊社の条件に当てはまる場合は返品対応致します。
3年の長期保証
保証期間内の3年間は、同等品との交換または返金対応致します。
安心のPL保険加入
最高3億円のPL（生産物賠償責任）保険に加入しています。
強固な金具！販売10年間TV落下0件！
販売開始以降、落下報告が0件です。※取り付け方法の問題による落下は含みません。
地震にも強い！壁掛けならではの耐震性
一部商品には公的機関の牽引検査を実施しております。
納入実績が豊富！OEM生産もしています。
上場企業へのOEM配給や、大企業への定期的な納入実績がございます。
